2017年10月27日金曜日

Unity : VRプログラム(2)

今回は街並みを走るプログラムを作成します。
(1) 街並みプログラム作成
プロジェクト名：VR02

今回街並みの設定は次を利用させてもらいます。
http://many.chu.jp/Unity/TekitouCityGenerator/
これをダウンロードして、Assetにインポートします。

Sample1を利用します（ダブルクリック）。下のようなシーンが出て来ます。

試しに動かしてみると、面白いものが出て来ます。

せっかくなのでVRとしてみてみます。GoogleVRをインポートしておきます。

前回と同様なやり方でAndroid端末に転送します。
変更する必要があればCameraの位置を調整します。

(2) Unity Chanの配置
今回は回転は止めておきます。Camera->Add Rotation Script のチェックを外します。

Unity Chanを配置します。利用規約に同意してデータを持って来ます。
http://unity-chan.com/download/releaseNote.php?id=UnityChan
これをAssetに取り込みます。

この中からUnityChan->Prefabs->unitychan_dynamic -> for Locomotion -> unitychan_dynamic_locokotion を取り込みます。

unitychanの目線に合わせ、Cameraを変更します。Camera -> Add component -> Followというスクリプトを作ります。

targetを指定しておきます。

これで動かしてみると、下に落ちていくかもです。そのため、Planeを加えておきます。
unity chanがうまく動くように調整します。例えばちょっと高さを調整します。Planeも広くしておきます。

(3) 街中で人探し
もう一人、unitychan（動かない）を配置して、探してみます。
for locomotion -> unitychan を持って来ます。

探すと、いました。

参考
https://www.slideshare.net/kinneko/part3-unityvr
https://github.com/unity3d-jp/FirstTutorial/wiki/3.%E3%82%AB%E3%83%A1%E3%83%A9%E3%82%92%E5%8B%95%E3%81%8B%E3%81%99
https://qiita.com/gahaq/items/cec28c764eebbc9bae0b

2017年10月25日水曜日

Unity : VRプログラム(1)

Unityを利用してVRプログラムを作成します。ターゲットはAndroidとします。
環境設定(Unity, Android SDK, JDK、GoogleVR)は設定してあるとします。
VRの環境設定は、
https://developers.google.com/vr/unity/get-started
を参考にします。この中にもリンクはありますが、GoogleVRは
https://github.com/googlevr/gvr-unity-sdk/releases
からダウンロードしておきます。
注意点として、AndroidStudio2.3.3では
/Users/mizuno/Library/Android/sdk/tools
このtoolsの構造が変更されたらしく、Unityでアクセスできなかったので、toolsをダウンロードしてフォルダごと置き換える必要があります。僕はtools_r25.2.5-macosx.zipをダウンロードして置き換えました。

(1) プロジェクト作成
今回はVR01というプロジェクトにします。

プリミティブオブジェクトを用意していきます。
Planeを用意
GameObject->3DObject->Plane

次にCubeを持ってきます。

同様にSphereを持ってきます。

この２つに色をつけるためのスクリプトを作成します。

	using System.Collections;
	using System.Collections.Generic;
	using UnityEngine;

	public class changeColorScript : MonoBehaviour {

	// Use this for initialization
	void Start () {
	Renderer rend = GetComponent<Renderer>();
	rend.material.shader = Shader.Find("Object");
	rend.material.SetColor("_Object",Color.red);
	}

	// Update is called once per frame
	void Update () {

	}
	}

view raw changeColorScript.cs hosted with ❤ by GitHub

これをAdd Component -> Script -> changeColorScript.cs を選択しておきます。

次に、もう一つPlaneを持ってきて設定します(PhotoPlane)。

Project -> Assets -> Materials に画像ファイルを置いておき、PhotoPlaneに適用します。

(2) VRの設定

Assetを右クリックして、import package -> cunsom Package -> VRファイルを選択

全てをインポートします。
Game Object -> Create Emptyで作成したオブジェクトの名前をVREyeとします。

この中にMain Cameraを入れて値をリセットします。
さらにAssete -> GoogleVR -> Prefabs -> GvrEditorEmulatorを入れます。

(3) VRのAndrtoid転送
File -> Build Setting でAndroidを選択し、Switch Platformを押します。
次にPlayer Settingで次のように設定します。

これでAndroid端末に転送し、確認します。

2017年10月22日日曜日

CISCO MERAKI APIの利用(2)

CISCO MERAKI APIを使ってデータベース化してみます。
Organization -> Network -> Device -> Client の順で作成します。

(1) テーブルの作成
organizations, networks, terminals, clientsテーブルを作成します。
organizationsテーブル

	CREATE TABLE IF NOT EXISTS `organizations` (
	`id` int(11) NOT NULL,
	`name` varchar(255) NOT NULL,
	`created` datetime DEFAULT NULL,
	`modified` datetime DEFAULT NULL,
	PRIMARY KEY (`id`)
	) ENGINE=InnoDB DEFAULT CHARSET=utf8;

view raw organizationsテーブル hosted with ❤ by GitHub

networksテーブル

	CREATE TABLE IF NOT EXISTS `networks` (
	`id` varchar(255) NOT NULL,
	`name` varchar(255) NOT NULL,
	`organization_id` int(11) NOT NULL,
	`timeZone` varchar(255) DEFAULT NULL,
	`tags` varchar(255) DEFAULT NULL,
	`type` varchar(255) DEFAULT NULL,
	`created` datetime DEFAULT NULL,
	`modified` datetime DEFAULT NULL,
	PRIMARY KEY (`id`)
	) ENGINE=InnoDB DEFAULT CHARSET=utf8;

view raw networksテーブル hosted with ❤ by GitHub

terminalsテーブル

	CREATE TABLE IF NOT EXISTS `terminals` (
	`id` varchar(255) NOT NULL,
	`name` varchar(255) NOT NULL,
	`network_id` varchar(255) NOT NULL,
	`lanip` varchar(255) DEFAULT NULL,
	`mac` varchar(255) DEFAULT NULL,
	`lat` double DEFAULT NULL,
	`lng` double DEFAULT NULL,
	`address` varchar(255) DEFAULT NULL,
	`model` varchar(255) DEFAULT NULL,
	`created` datetime DEFAULT NULL,
	`modified` datetime DEFAULT NULL,
	PRIMARY KEY (`id`)
	) ENGINE=InnoDB DEFAULT CHARSET=utf8;

view raw terminalsテーブル hosted with ❤ by GitHub

clientsテーブル

	CREATE TABLE IF NOT EXISTS `clients` (
	`id` varchar(255) NOT NULL,
	`name` varchar(255) DEFAULT NULL,
	`terminal_id` varchar(255) NOT NULL,
	`mdnsName` varchar(255) DEFAULT NULL,
	`dhcpHostname` varchar(255) DEFAULT NULL,
	`mac` varchar(255) DEFAULT NULL,
	`ip` varchar(255) DEFAULT NULL,
	`vlan` varchar(255) DEFAULT NULL,
	`sent` int(11) DEFAULT NULL,
	`recv` int(11) DEFAULT NULL,
	`created` datetime DEFAULT NULL,
	`modified` datetime DEFAULT NULL,
	PRIMARY KEY (`id`)
	) ENGINE=InnoDB DEFAULT CHARSET=utf8;

view raw clientsテーブル hosted with ❤ by GitHub

(2) API関数群の作成
API関数については、関数名をapiテーブル名としてAppControllerの中に作成します。

	public function apiOrganization(){

	$curl = curl_init();
	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/organizations/",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: 328a4947-4d6d-4152-0042-3c95b79f541a",
	"x-cisco-meraki-api-key: naisyo"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));
	$response = curl_exec($curl);
	$err = curl_error($curl);
	curl_close($curl);

	/*
	if ($err) {
	echo "cURL Error #:" . $err;
	} else {
	echo $response;
	}
	*/

	$res = json_decode($response);
	return $res;
	}

	public function apiNetwork($organization_id = NULL){

	$curl = curl_init();

	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/organizations/".$organization_id."/networks",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: 5a044421-38e9-58d1-5c1b-344513ee9bb2",
	"x-cisco-meraki-api-key: naisyo"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));

	$response = curl_exec($curl);
	$err = curl_error($curl);

	curl_close($curl);

	$res = json_decode($response);
	return $res;
	}

	public function apiTerminal($network_id = NULL){

	$curl = curl_init();

	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/networks/".$network_id."/devices",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: 75399286-ba00-ddcf-8037-959e7db17ff6",
	"x-cisco-meraki-api-key: naisyo"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));

	$response = curl_exec($curl);
	$err = curl_error($curl);

	curl_close($curl);

	$res = json_decode($response);
	return $res;

	}

	public function apiClient($terminal_id = NULL){
	$curl = curl_init();

	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/devices/".$terminal_id."/clients?timespan=600",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: 9b62c72d-46ba-615b-0426-2f790551fbb1",
	"x-cisco-meraki-api-key: naisyo"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));

	$response = curl_exec($curl);
	$err = curl_error($curl);

	curl_close($curl);
	$res = json_decode($response);
	return $res;
	}
	}
	~

view raw AppController hosted with ❤ by GitHub

apiOrganization関数呼び出しをします。OrganizationsControllerに記述します。

	public function getOrganization() {
	$this->Organization->recursive = 0;
	$this->set('organizations', $this->Paginator->paginate());
	$result = $this->apiOrganization();
	$data = array(
	'id' => $result[0]->id,
	'name' => $result[0]->name,
	);
	$this->Organization->save($data);
	return $this->redirect(array('action' => 'index'));
	}

view raw getOrganization hosted with ❤ by GitHub

次にネットワークを取得します。これもOrganizationsControllerに記述します。

	public function getNetwork($id = null) {
	if (!$this->Organization->exists($id)) {
	throw new NotFoundException(__('Invalid organization'));
	}
	$options = array('conditions' => array('Organization.' . $this->Organization->primaryKey => $id));
	$this->set('organization', $this->Organization->find('first', $options));

	APP::import('Model','Network');
	$this->Network = new Network;
	$results = $this->apiNetwork($id);
	foreach($results as $result){
	$data = array(
	'id' => $result->id,
	'name' => $result->name,
	'organization_id' => $result->organizationId,
	'timeZone' => $result->timeZone,
	'tags' => $result->tags,
	'type' => $result->type
	);
	$this->Network->save($data);
	}

	return $this->redirect(array('controller' => 'networks','action' => 'index'));

	}

view raw getNetwork hosted with ❤ by GitHub

次にデバイスを取得します。これはNetworksControllerに記述します。

	public function getTerminal($id = null) {
	if (!$this->Network->exists($id)) {
	throw new NotFoundException(__('Invalid network'));
	}
	$options = array('conditions' => array('Network.' . $this->Network->primaryKey => $id));
	$this->set('network', $this->Network->find('first', $options));

	APP::import('Model','Terminal');
	$this->Terminal = new Terminal;
	$results = $this->apiTerminal($id);

	foreach($results as $result){
	$data = array(
	'id' => $result->serial,
	'name' => $result->name,
	'network_id' => $result->networkId,
	'lanip' => $result->lanIp,
	'mac' => $result->mac,
	'lat' => $result->lat,
	'lng' => $result->lng,
	'address' => $result->address,
	'model' => $result->model,
	);
	$this->Terminal->save($data);
	}

	return $this->redirect(array('controller' => 'terminals','action' => 'index'));

	}

view raw getTerminal hosted with ❤ by GitHub

次にクライアント情報を取得します。これはTerminalsControllerに記述します。

	public function getClient($id = null) {
	if (!$this->Terminal->exists($id)) {
	throw new NotFoundException(__('Invalid terminal'));
	}
	$options = array('conditions' => array('Terminal.' . $this->Terminal->primaryKey => $id));
	$this->set('terminal', $this->Terminal->find('first', $options));

	APP::import('Model','Client');
	$this->Client = new Client;
	$results = $this->apiClient($id);

	foreach($results as $result){
	$data = array(
	'id' => $result->id,
	'name' => $result->description,
	'terminal_id' => $id,
	'mdnsName' => $result->mdnsName,
	'dhcpHostname' => $result->dhcpHostname,
	'mac' => $result->mac,
	'ip' => $result->ip,
	'vlan' => $result->vlan,
	'sent' => $result->usage->sent,
	'recv' => $result->usage->recv,
	);
	$this->Client->save($data);
	}

	return $this->redirect(array('controller' => 'clients','action' => 'index'));

	}

view raw getClient hosted with ❤ by GitHub

これで情報を取得できました。

(3) Client情報の自動化
Client APIでは時刻がありません。取得した時刻を利用時刻とみなしてやってみます。
Client情報は随時更新されるので、５分に一度取得するようにします。
Shellを作成します。
app]$ vi Console/Command/MerakiShell.php

	<?php

	class MerakiShell extends Shell {
	function main () {
	App::import('Model','Terminal');
	$this->Terminal = new Terminal;

	$this->Terminal->recursive = 0;
	$terminals = $this->Terminal->find('all');

	APP::import('Model','Client');
	$this->Client = new Client;

	foreach($terminals as $terminal){
	$results = $this->apiClient($terminal['Terminal']['id']);
	foreach($results as $result){
	$data = array(
	'id' => $result->id,
	'name' => $result->description,
	'terminal_id' => $terminal['Terminal']['id'],
	'mdnsName' => $result->mdnsName,
	'dhcpHostname' => $result->dhcpHostname,
	'mac' => $result->mac,
	'ip' => $result->ip,
	'vlan' => $result->vlan,
	'sent' => $result->usage->sent,
	'recv' => $result->usage->recv,
	);
	$this->Client->save($data);
	}
	}
	}

	public function apiClient($terminal_id = NULL){
	$curl = curl_init();

	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/devices/".$terminal_id."/clients?timespan=600",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: 9b62c72d-46ba-615b-0426-2f790551fbb1",
	"x-cisco-meraki-api-key: naisyo"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));

	$response = curl_exec($curl);
	$err = curl_error($curl);

	curl_close($curl);
	$res = json_decode($response);
	return $res;
	}

	}
	?>

view raw MerakiShell.php hosted with ❤ by GitHub

シェルスクリプトを作成
app]$ vi Vendor/MerakiShell.sh
#!/bin/bash

cd /home/ms000/www/oc/app
Console/cake meraki

権限を与えておきます。
app]$ chmod +x Vendor/MerakiShell.sh

cronに登録します。
app]$ crontab -e
0-59/5 * * * * /home/ms000/www/oc/app/Vendor/MerakiShell.sh

これでクライアント情報が自動で取得できるようになりました。

CISCO MERAKI APIの利用(1)

CISCO MERAKI APIの利用をしてみます。
(1) APIの内容
https://dashboard.meraki.com/api_docs
上記のリンクにAPIの説明があります。
この中で、Organizationsを見てみると、curlで取ってきているようです。

これを実施すると、OrganizationIDを取得できます。このOrganizationIDは他のAPIでも使うので最初にやるのが良さそうです。順番としては
Organizations -> Networks -> Devices -> Clients が良さそうです。

(2) Meraki DashboardでのAPI Keyの取得
Meraki Dashboard -> Profile -> API Access からAPIキーを生成しておきます。

(3) POSTMANの利用
Meraki APIを利用する時に、確認しやすいツールがPOSTMANです。
https://www.getpostman.com/apps
からダウンロードして起動します。または
https://documenter.getpostman.com/view/897512/meraki-dashboard-prov-api/2To9xm#16dcb4fa-30f3-6ca5-d85a-0988c486eeef
でやってみます。
Organizations APIを利用する場合、
Getの部分：https://dashboard.meraki.com/api/v0/organizations/
Headersの部分
Key : X-Cisco-Meraki-API-Key Value : (2)で取得したもの
Key : Content-Type Value : application / json

Sendを押して、値を取得してみると結果が取得できます。

画面の右側にあるCodeを押すと、プログラムコードを取得できます。今回はPHPのcURLで取得しておきます。

(4) PHPから利用してみる
PHPでapiOrganization関数を作成します。

	public function apiOrganization(){

	$curl = curl_init();
	curl_setopt_array($curl, array(
	CURLOPT_URL => "https://dashboard.meraki.com/api/v0/organizations/",
	CURLOPT_RETURNTRANSFER => true,
	CURLOPT_ENCODING => "",
	CURLOPT_MAXREDIRS => 10,
	CURLOPT_TIMEOUT => 30,
	CURLOPT_HTTP_VERSION => CURL_HTTP_VERSION_1_1,
	CURLOPT_CUSTOMREQUEST => "GET",
	CURLOPT_HTTPHEADER => array(
	"cache-control: no-cache",
	"content-type: application / json",
	"postman-token: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
	"x-cisco-meraki-api-key: yyyyyyyyyyyyyyyyyyyyyyyyyyy"
	),
	CURLOPT_FOLLOWLOCATION => TRUE
	));
	$response = curl_exec($curl);
	$err = curl_error($curl);
	curl_close($curl);

	/*
	if ($err) {
	echo "cURL Error #:" . $err;
	} else {
	echo $response;
	}
	*/

	$res = json_decode($response);
	return $res;
	}

view raw apiOrganization hosted with ❤ by GitHub

POSTMANで作成されたコードに
CURLOPT_FOLLOWLOCATION => TRUE

を追加しておきます。
参考
https://stackoverflow.com/questions/6077133/using-curl-and-avoiding-being-redirected-to-the-base-url

これをgetOrganization関数から呼び出し、処理をします。

	public function getOrganization() {
	$this->Organization->recursive = 0;
	$this->set('organizations', $this->Paginator->paginate());
	$result = $this->apiOrganization();
	$data = array(
	'id' => $result[0]->id,
	'name' => $result[0]->name,
	);
	$this->Organization->save($data);
	return $this->redirect(array('action' => 'index'));
	}

view raw getOrganization hosted with ❤ by GitHub

これでAPIで取得できたデータを処理できました。

2017年10月16日月曜日

Eclipse : GIthubの利用

EclipseからGithubを利用し、ソースをアップロードします。
(1) Githubアカウントの作成
https://github.com/
にアクセスし、アカウントを作成、ログインします。
ログイン後、New Repositoryからtest01というリポジトリを作成します。

作成されたページの
Quick setup — if you’ve done this kind of thing before
は後で必要なのでページをそのままにしておきます。

(2) Eclipseからアップロード
Eclipseで作成したTest01プロジェクトをアップロードします。

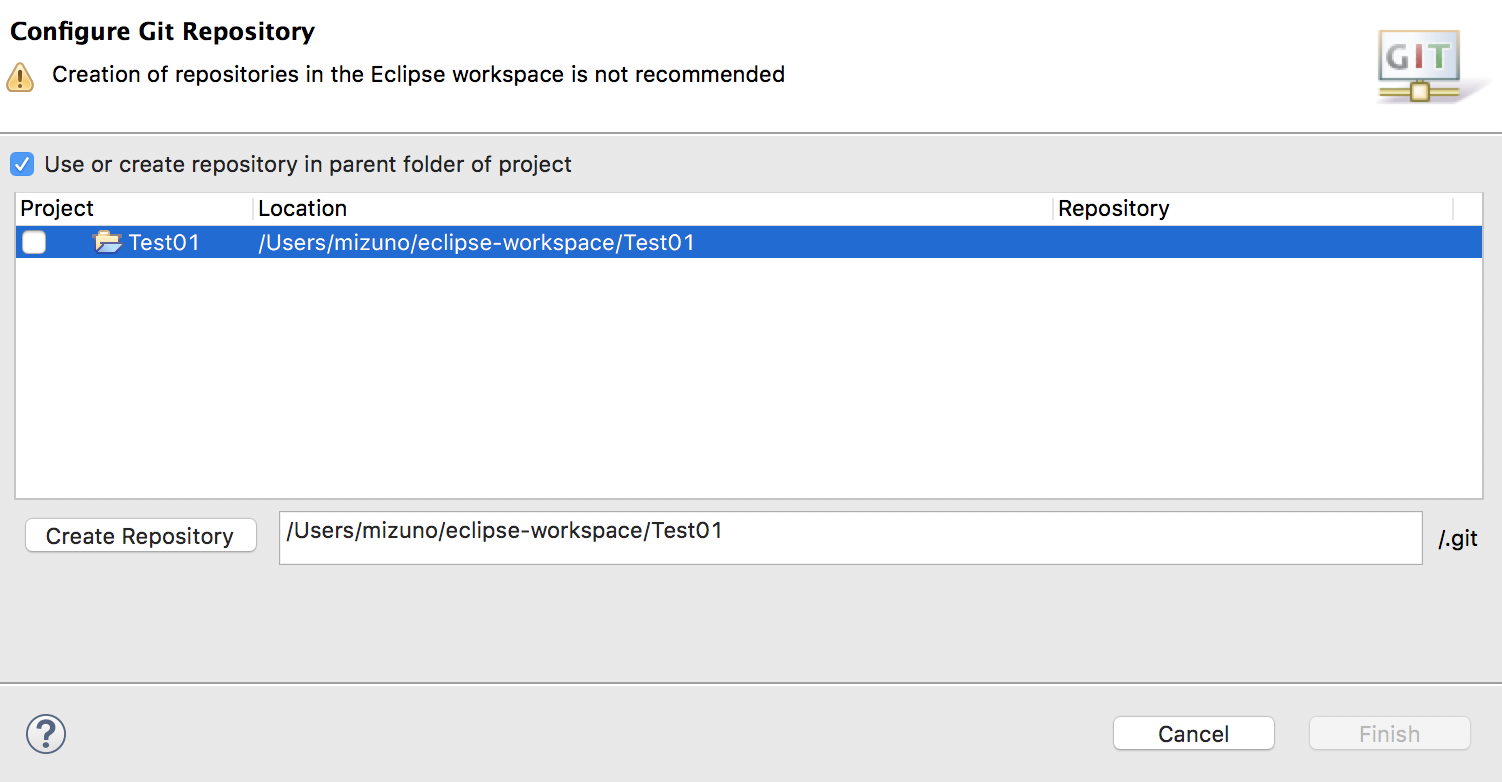

プロジェクトを右クリックし、Team -> Share Projectをクリック
